LEDli Güneş Enerjili Gece lambası Şarjlı

Bu proje benim veranda aydınlatılması için güç LED gece bazı dizeleri bir kurşun-asit batarya ile çalışıyor. Pil bir güneş paneli ile şarj olur. Panel ve izlenir gece ışıkları açın ve kapalı şafakta bir fotosel gibi kullanılır. LED güç tasarrufu için bir PWM gerilim enerji’s.

Operasyon Teorisi

U1 12V pil şarj etmek için harici parçalar gerektirir 12V kurşun-asit şarj üç terminalidir. güç düğmesi S1 U2 malzemeleri açmak 555 zamanlayıcı IC’s U3 ve U4 için düzenlenmiş bir 9V zaman. U3 pil voltajı izlemek için kullanılır. R1 12.6V nominal akü gerilimi için ayarlanır. Bu yüzden 7 yakınında toprak potansiyeli pin doygunluk içinde 555 deşarj transistör olarak yakın zemin olmak Optokuplör pin 4 U6 neden olur. R2 11.7V bir deşarj gerilim için ayarlanır. Bu seviyede pin 7 pil deşarj bir açık devre gibi olduğunda.Böylece Q1, IRF4905 sonra kapatılır.

U4 güneş paneli üzerindeki gerilim izler. gerilim yaklaşık 3V düştüğünde, çıkış pini 3 Optokuplör pin 1’i yüksek temin gerilim gider. Pil iyi bir şarj olduğunda ve yakın alacakaranlıkta hem de yapıyorlar Q1 açıktır Optokuplör girdi diyotlar olduğunu.

şafak vaktindeki güneş paneli gerilim artar olduğunda hakkında 6V ve U4 pin 3 düşük gidiyor, bu daha sonra kapalı yük Q1 olarak kapatılır iyi bir ücret olabilir Optokuplör bir girdi, hatta sen pilin döner.

Optokuplör bir ve devre gibi çalışır. Pil şarj edilmişse ve LED hadi’s karanlık. U5 LED Pin 3 çıkış değişikliklerini yaklaşık her 13mS devlet gücünün bir astable osilatör ve yaklaşık 3.4mS için düşüktür. pin 3 azaldığında, Q2 ve açık LED yanar. Ben 200mA olarak LED terminaller için ortalama akım yük tahmin ediyoruz.

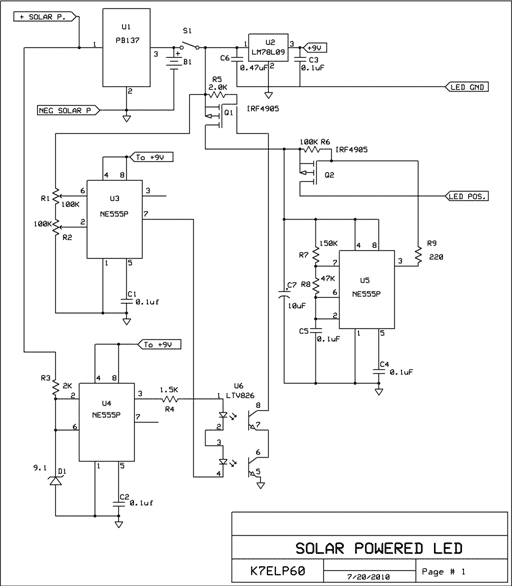

Şematik

Parça Listesi

B1 12V 2.6AH Gel-Cell pil
C1 0.1uf
C2 0.1uf
C3 0.1uF
C4 0.1uF
C5 0.1uF
C6 0.47uF
C7 10uF Kondansatör Elektrolitik
D1 1N757A 9.1V 400MW zener diyot
Q1 IRF4905 P Kanal Mosfet
Q2 IRF4905 P Kanal Mosfet
R1 100K 20 açmak trimpot
R2 100K 20 açmak trimpot
R3 2K
R4 1.5K
R5 2.0K
R6 100K
R7 150K
R8 47k
R9 220 ohm
S1 SPST Toggle
SP1 5W Güneş paneli PowerUp model BSP-512
U1 PB137 12V KURŞUN ASİT ÜCRETSİZ
U2 78L09CA
U3 NE555P
U4 NE555P
U5 NE555P
U6 LTV826 LITEON Optokuplör
