(Kanarya Simülatörü) Kanarya Zili Devresi

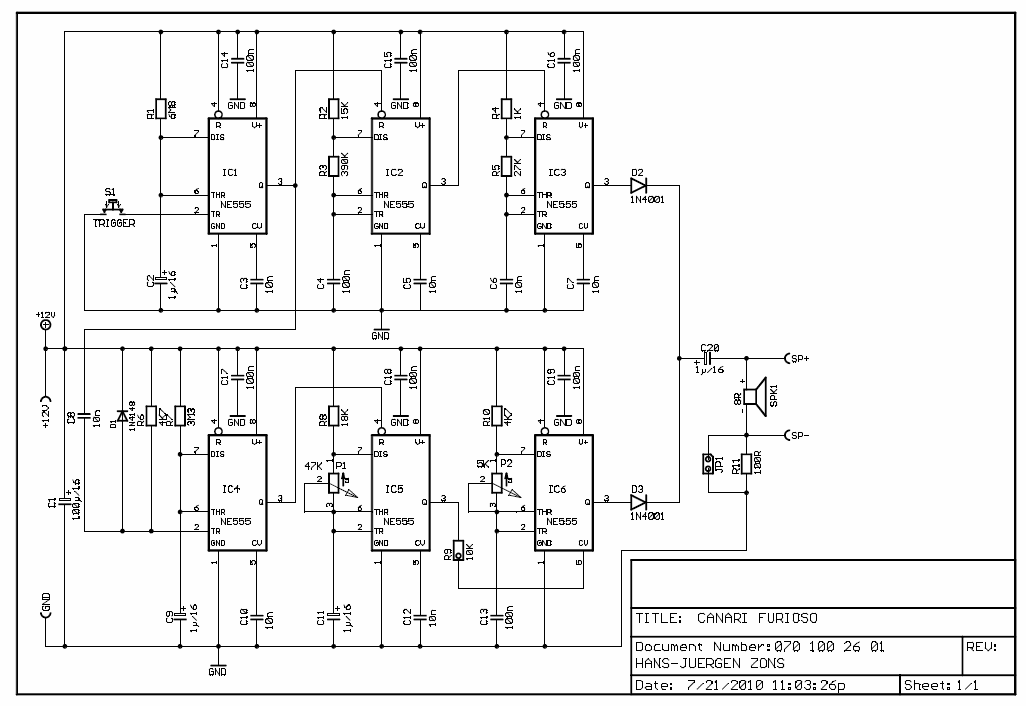

Şematik

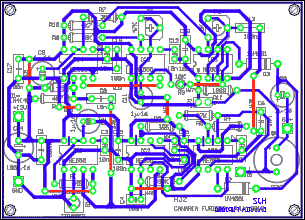

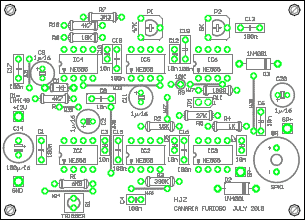

Ekli dosyalar bakın.

Operasyon Teorisi

Zaman böylece IC5, aktivasyon, IC1 düşük çıktı tetiklediği devre IC4 (a nonretriggerable tek kararlı osilatör) açılıyor – ki birlikte IC6 üreten bir sarma kadar frekans (bir siren benzer). IC5 P1 kontrol frekans (yaklaşık 20Hz) ve P2 kontrolleri IC6 sıklığı (yaklaşık 1.5kHz), IC6 ve “CV” girişine IC5 çıktı tarafından modüle hangi.

S1 (TETİK) IC1 itilir aktif hale gelir (çıkış H) hangi 20Hz çalışan bir astable osilatör IC2, açmak anahtarları. IC2 çıktısı başka kararsız osilatör zamanlamalı (10saniye) ses patlaması neden yaklaşık 2 KHz çalışan, IC3 harekete geçirir.

Zaman IC1 kez o zaman olarak devre açılıyor zaman açıklanan sarma sesi üretir IC4 tetikler dışarı.

8-32 Ohm dirençte bir hoparlör çıkışına bağlı olabilir. ses yüksekliği JP1 çok düşükse daha yüksek hacim için ayarlanmış olabilir.

üretilen ses yok sinüs dalga şekli bu yana ses oldukça çirkin – devre adını Canaria furioso neden budur.

Parça Listesi

Miktar Değer Paketi Kütüphane Parçaları

1 1K R-10 DISCRETE R4
2 1N4001 D-10 D2 DISCRETE, D3
1 1N4148 DO35-7A DIODE D1
4 1μ/16 ES-2 ,5-6 C2, C9, C11, C20 DISCRETE
4 2,5-KISA 2,5-L PADS +12 V, GND SP +, SP-
1 3m3 R-10 DISCRETE R7
2 4K7 R-10 R6 DISCRETE, R10
1 5K PT-05 P2 DISCRETE
1 6M8 R-10 DISCRETE R1
1 8R PC-SPKR BUZZER SPK1
1 10K RV-2, 5 R9 DISCRETE
5 10N MKS-02 DISCRETE C3, C5, C7, C10, C12
2 10N MKS2-5 C6, C8 DISCRETE
1 15K R-10 DISCRETE R2
1 18K R-10 DISCRETE R8
1 27K R-10 DISCRETE R5
1 47k PT-05 P1 DISCRETE
1 100R R-10 DISCRETE R11
1 100N MKS-02 DISCRETE C4
7 100N MKS2-5 C13, C14, C15, C16, C17, C18, C19 DISCRETE
1 100μ/16 ES-3, 5 / 8 C1 DISCRETE
1 390K R-10 DISCRETE R3
1 JP-2 JP-2 JUMPER JP1
6 NE555 DIL-08 NE555 IC1, IC2, IC3, IC4, IC5, IC6
1 TETİK TA5 ANAHTARI S1

Parçalar kartal oluşturulan liste.
