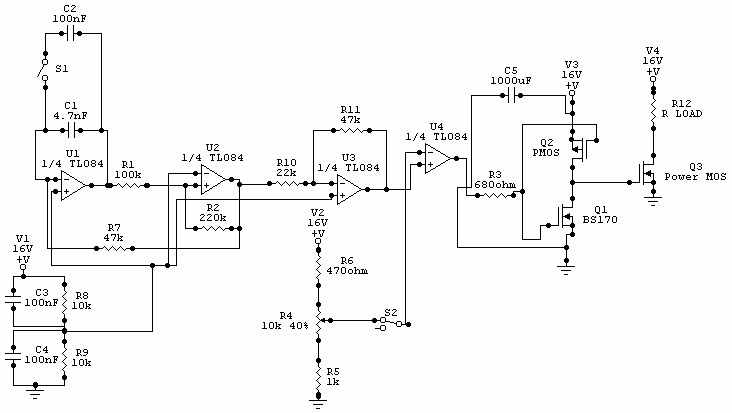

Bu benim yerleşik ve çalışan bir denetleyici PWM tasarımıdır. görüldüğü gibi, giderek artan bir gerilim karşılaştırıcı uygulanan bu çalışmalıdır çıkışında artan bir iş hacmi verir, bu tam olarak% 0-100 arası değişkendir. Bu isteniyorsa karşılaştırıcı üzerinde girişler Swap negatif korelasyon vermek.

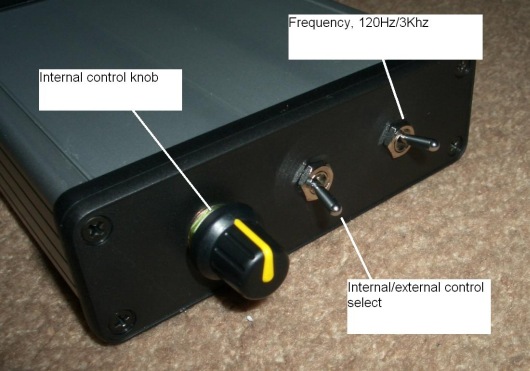

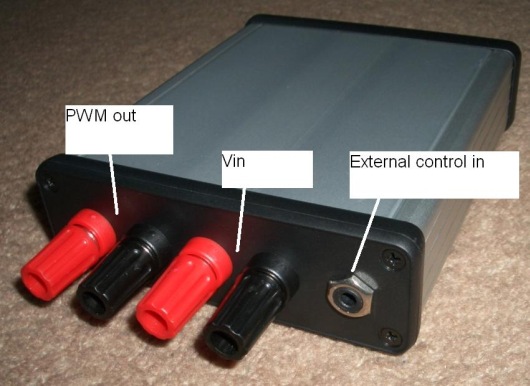

Tasarımı referans voltaj darbeleri ayarlayan bir karşılaştırıcı girişi ve içine beslenir ya 120Hz veya 3kHz de çalışabilen bir üçgen dalga üretmek için op-amper kullanır. Bu çıkış aslında güç MOSFET için sürücü olarak kullanılan bir ayrık DEĞİL kapısı, ne gider. Ben de basit bir kontrol düğmesi ile kontrol, veya harici bir gerilim kaynağı tarafından dahil ettik. Güç MOSFET (ben, o, olmak kaplama izolasyon olduğunu mabye görünmüyordu bu kontrol ama ne zaman, durum canlı yapmalıdır) alüminyum ekstrüzyon bir kasa için heatsinked olduğunu. Testler oldukça iyi bir çalışma göstermek, ama bir sarmal ısıtıcı kullanmak için bile çok hızlı koruma diyotları eklemek zorunda kaldım şimdi sıralanmış bu. Hepsi güzel olan 103x120x30mm durumda, küçük ve hatta sıcak alamadım, herhangi bir sorun ile 6A test, 10A civarında için iyi olmalıdır.
